T5-EPD47简介

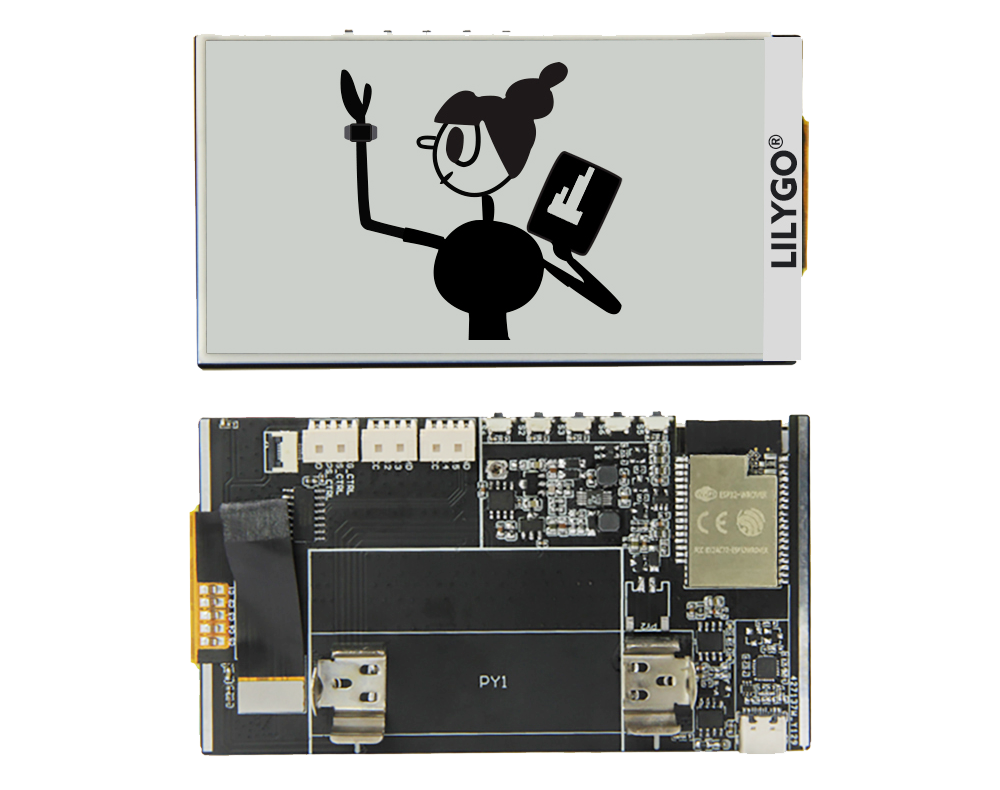

硬件概述

../_images/image5.png

1.技术参数

LILYGO T5 EPD47开发板板载功能:

  • 主芯片：ESP32

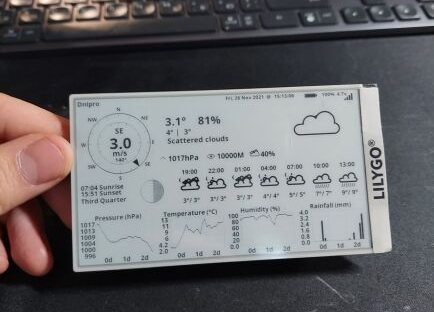

  • 4.7英寸电子墨水屏

  • 支持触摸功能

  • 可拓展传感器插槽

  • 支持复位RESET按键 硬重启

  • 18650电池/3.7V锂电池（版本可选）

  • 可编程按键：IO39、IO34、IO35、IO0

../_images/ba2.jpg

Note

墨水屏，又称电子纸，简称ePaper，是显示器技术。重点在于模仿以在纸上印刷、书写的视觉观感，而耗电量极小。不同于一般的(OLED)以发光达成显示功能， 电子纸如同普通纸一样，依靠环境光照亮，所以理论上阅读起来较舒适，而且其显示的影像能在阳光直照下仍然清晰可见

  • ESP-32 主控：

    • CPU：Xtensa双核32位LX6微处理器，工作频率为240 MHz，最高可达600 DMIPS

    • 超低功耗（ULP）协处理器

    • 内存：520 KiB SRAM

    • Wi-Fi：802.11 b / g / n

    • 蓝牙：v4.2 BR / EDR和BLE

../_images/get_started2.jpg

  • 供电方式：Type-C USB/锂电池

  • 工作电压：3.3V

Note

ESP32 由总部位于上海的中国公司乐鑫信息科技创建和开发，由台积电采用40纳米技术制造。 它是ESP8266微控制器的后继产品。

2.引脚定义

../_images/pin1.jpg

Note

引脚图：可查看模块连接脚位，以及显示编程可使用的GPIO脚位

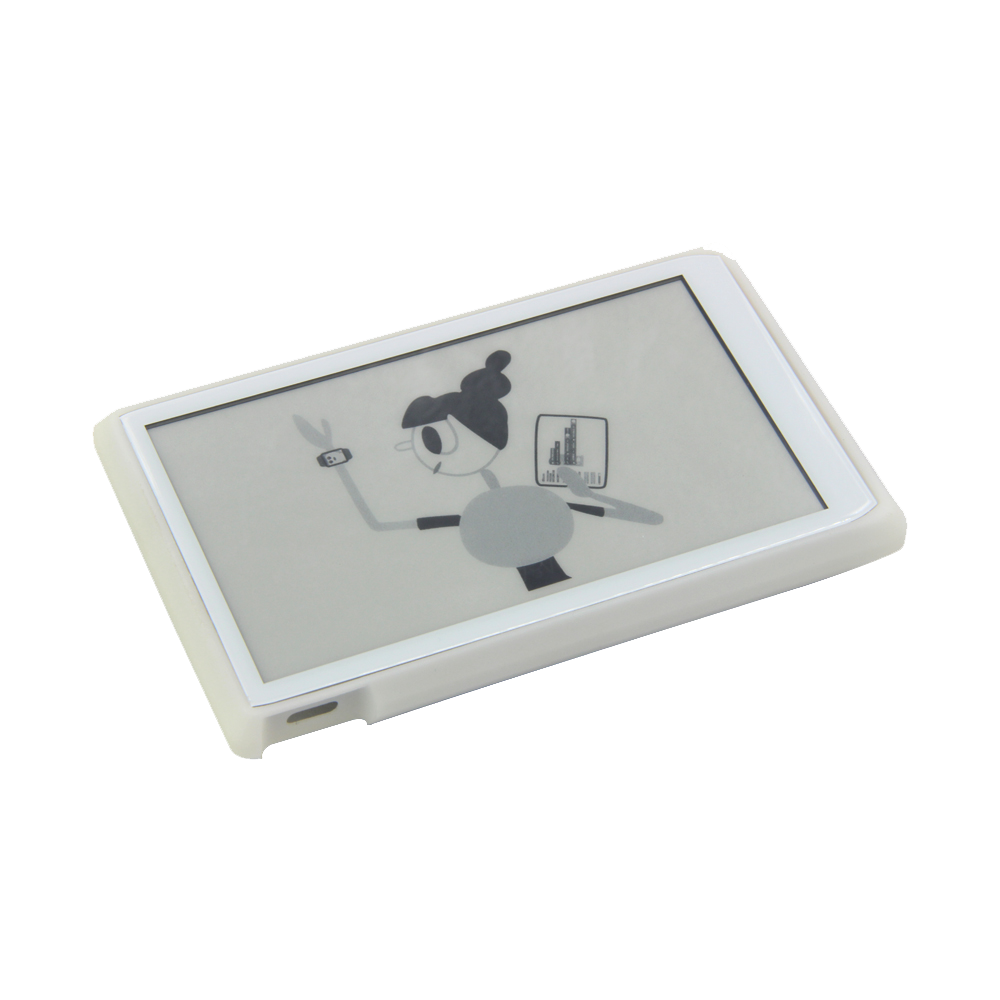

3.外观规格

../_images/dis.png

Note

3D可打印外壳，可在GitHub下载3D外壳文件

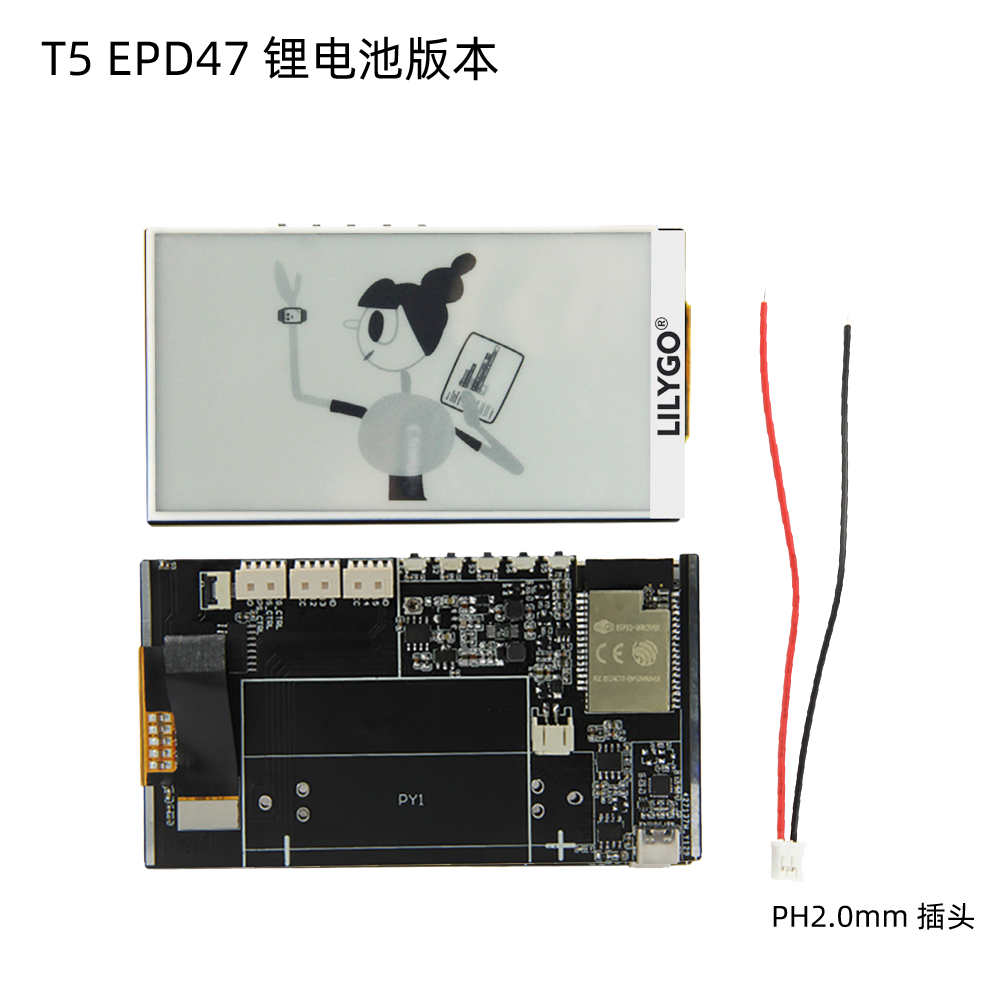

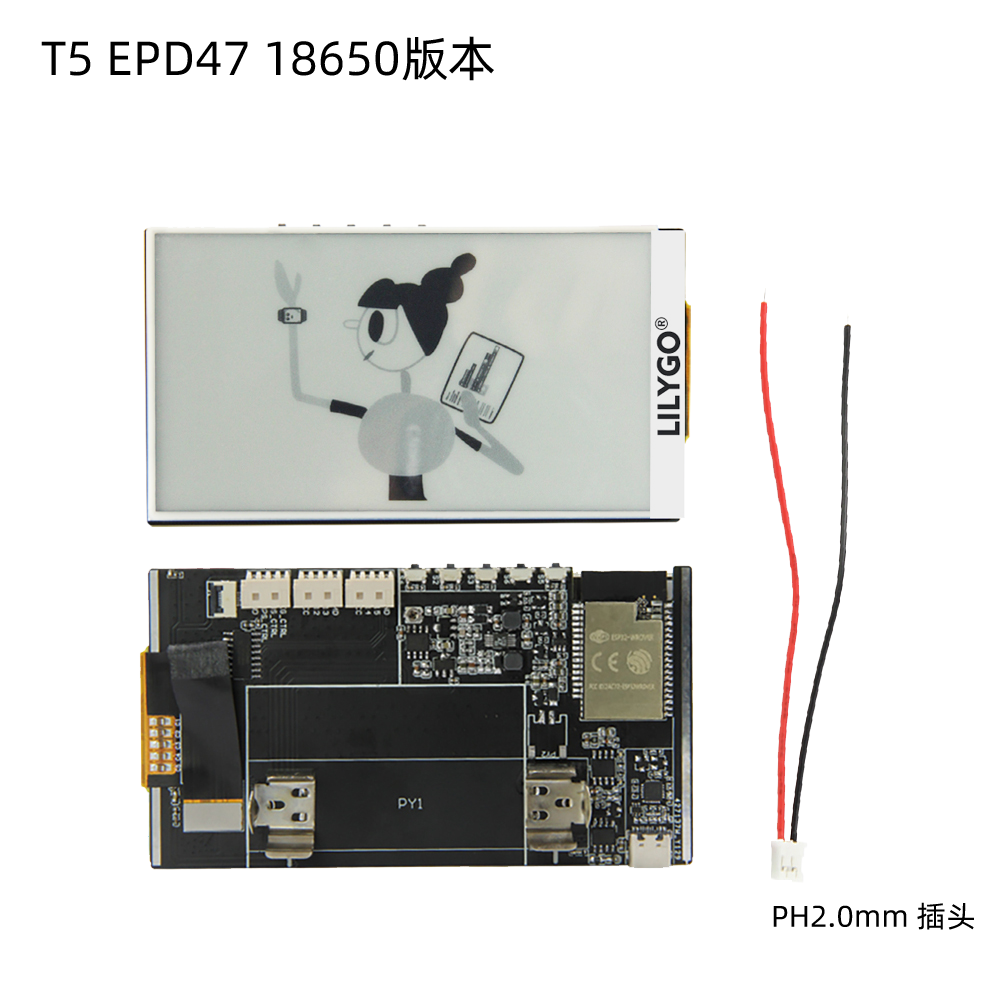

4.发货清单

../_images/2.jpg ../_images/list1.png ../_images/list2.png
